PZ673Y氣動對夾式刀形閘閥?操作應用案例
氣動刀型閘閥，也叫氣動刀閘閥 、插板閥，適用于帶有懸浮顆粒、纖維材料的紙漿、污水、煤漿、灰渣水泥混合物等介質的管道，靠可以切割纖維材料的刀刃形閘板來切斷這些介質。閥體實際上不存在腔室，閘板在側面導向槽內升降，并由底部的凸耳緊壓在閥座上，如需達到較高的介質密封性時，可選用O形密封閥座實現雙向密封。按驅動方式分為手動刀型閘閥、氣動刀型閘閥、電動刀型閘閥。
氣動對夾式刀形閘閥?和?氣動切斷閘閥?的綜合信息：
1. ?PZ673Y氣動對夾式刀形閘閥?操作應用案例產品定義與結構特點?
氣動對夾式刀形閘閥（如PZ673H-10C）是一種通過壓縮空氣驅動執行器控制閘板啟閉的閥門，其核心特點包括：
?對夾式設計?：結構緊湊，重量輕，安裝空間小，適用于管道空間受限的場合?。
?刀型閘板?：閘板呈刀刃狀，可切斷纖維、顆粒等介質，防止堵塞?。
?密封形式?：可選金屬硬密封（如2Cr13、304不銹鋼）或軟密封（如PTFE、橡膠），滿足不同介質需求?。
氣動切斷閘閥通常指快速啟閉的閥門，通過氣動執行器實現兩位式控制（開/關），適用于需要緊急切斷的工況?。
2. ?PZ673Y氣動對夾式刀形閘閥?操作應用案例技術參數?
?公稱通徑?：DN50~DN2000（常見規格如DN200）?。
?公稱壓力?：PN1.0~1.6MPa（10C表示1.0MPa）?。
適用溫度：-29℃~650℃（高溫工況需特殊材質如2520+陶瓷噴涂）。
?驅動方式?：單作用（彈簧復位）或雙作用（需配電磁閥）?。
3.PZ673Y氣動對夾式刀形閘閥?操作應用案例 ?應用領域?
?工業領域?：礦山排渣、污水處理、造紙漿液、化工介質等?。
?特殊場景?：食品、醫藥行業需選用不銹鋼材質（如304/316L）?。
4. ?PZ673Y氣動對夾式刀形閘閥?操作應用案例性能優勢?
?快速響應?：氣動執行器啟閉速度快，適合自動化控制?。
?低流阻?：全通徑設計減少介質流動阻力?。
?維護便捷?：可拆卸結構便于清理和更換密封件?。
PZ673Y氣動對夾式刀形閘閥?操作應用案例DN100 PN16應用范圍：
采礦、鋼鐵工業——用于煤漿、濾碴漿等。
凈化裝置——用于廢水、泥漿、污物及帶有懸浮物的澄清水。
造紙工業——用于任何濃度紙漿、料水混合物。
制糖工業——用于甜菜洗滌、糖漿、榨汁、果汁等。
食品工業——用于洗滌和沖洗設備，糧食輸送設備，麥芽漿等。
電站除灰——用于灰渣漿。

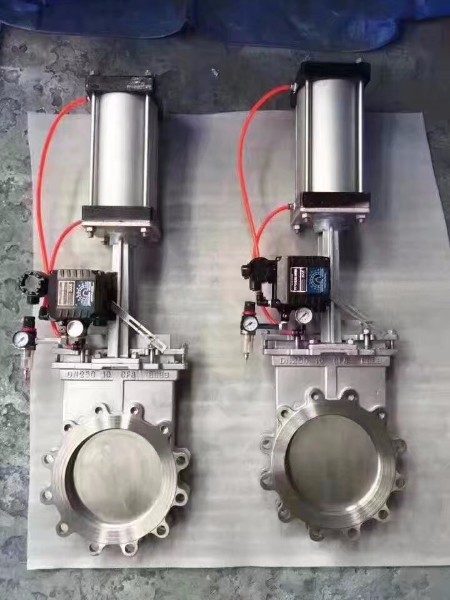

氣動插板閥DN100 PN16該氣動刀形閘閥是較為復雜的自動化控制儀表，由多種氣動元件及閥體組成。多用于要求快速切斷或開啟的場合。
1.雙作用：對閥門開啟和關閉的兩位式控制；
2.單作用：（彈簧復位）：在電器和氣路切斷或故障時，閥門自動開啟或關閉。
PZ673Y氣動對夾式刀形閘閥?操作應用案例可選附件
1、單或雙控電磁閥（有24V、220V等電壓供選擇，必要時可選防爆電磁閥）。
2、接近開關
3、氣源處理三聯件（包括減壓閥、過濾器、油霧器）。
4、電/氣閥門定位器（調節型用）
驅動方式：手動，電動，氣動，液動，傘齒輪，電液動和氣液動等驅動方式。
刀形閘閥外形：明桿，暗桿兩種 刀形閘閥材質：鑄鐵、鑄鋼、碳鋼、不銹鋼、襯氟等 刀形閘閥密封：硬密封，軟密封，單面密封，雙面密封等多種材質密封。
氣動插板閥DN100 PN16產品標準:
設計制造:JB/T8691-1998
結構長度: GB/T15188.2-94
法蘭連接: GB/T9113.1-2000 JB/T79-94
試驗與驗收: GB/T13927-92
序號 | 品 名 | 型 號 及 規 格 | 單位 | 數量 |
1 | 刀閘閥 | 氣動刀閘閥 PZ673W-10P DN300氣源壓力0.4-0.6MPa，帶開關位置反饋，配電磁閥，電磁閥線圈電壓220V三聯件，配?8快插接頭閥體圓型導管：硬管子導管 | 臺 | 1 |
2 | 刀閘閥氣缸 | 氣動刀閘閥氣缸 PZ673W-10P DN300不含閥體氣源壓力0.4-0.6MPa，帶開關位置反饋，配電磁閥，電磁閥線圈電壓220V三聯件，配?8快插接頭導管：硬管子導管長46.5CM寬22CM | 臺 | 1 |
PZ673Y氣動對夾式刀形閘閥?操作應用案例主要性能規范參數
公稱壓力（MPa） | 殼體試驗（MPa） | 密封試驗（MPa） | 工作溫度 | 使用介質 | 氣驅動（MPa） | 電驅動 |
0.6 | 0.9 | 0.66 | -20℃≤ 1100℃ | 煙氣、灰、渣水混和物、空氣混和物、 | 0.4~0.6 | 220 380 |
氣動插板閥DN100 PN16零部件材料
PZ673X/F/H/Y 型氣動刀型閘閥零部件材料
PZ673H-10C~16C | WCB | 2Cr13 | 硬質合金、聚四氟乙烯 | V型聚四氟乙烯、柔性石墨環 |
PZ673F-10P~16P | ZG1Cr18Ni9Ti | 1Cr18Ni9Ti | ||
PZ673Y-10P~16P | CF8 (304) | 0Cr18Ni9 (304) |
氣動插板閥DN100 PN16主要外形及連接尺寸：(單位：mm)
MPa | DN | L | D1 | D2 | H | n-M | MPa | DN | L | D1 | D2 | H | n-M |
0.6 MPa | 50 | 48 | 90 | 110 | 335 | 4-M12 | 1.0 MPa | 50 | 48 | 100 | 125 | 335 | 4-M16 |
65 | 48 | 110 | 130 | 363 | 4-M12 | 65 | 48 | 120 | 145 | 363 | 4-M16 | ||
80 | 51 | 125 | 150 | 395 | 4-M16 | 80 | 51 | 135 | 160 | 395 | 4-M16 | ||
100 | 51 | 145 | 170 | 465 | 4-M16 | 100 | 51 | 155 | 180 | 465 | 8-M16 | ||
125 | 57 | 175 | 200 | 530 | 8-M16 | 125 | 57 | 185 | 210 | 530 | 8-M16 | ||
150 | 57 | 200 | 225 | 630 | 8-M16 | 150 | 57 | 210 | 240 | 630 | 8-M20 | ||
200 | 70 | 255 | 280 | 750 | 8-M16 | 200 | 70 | 265 | 295 | 750 | 8-M20 | ||
250 | 70 | 310 | 335 | 900 | 12-M16 | 250 | 70 | 320 | 350 | 900 | 12-M20 | ||
300 | 76 | 362 | 395 | 1120 | 12-M20 | 300 | 76 | 368 | 400 | 1120 | 12-M20 | ||
350 | 76 | 412 | 445 | 1260 | 12-M20 | 350 | 76 | 428 | 460 | 1260 | 16-M20 | ||
400 | 89 | 462 | 495 | 1450 | 16-M20 | 400 | 89 | 482 | 515 | 1450 | 16-M22 | ||
450 | 89 | 518 | 550 | 1600 | 16-M20 | 450 | 89 | 532 | 565 | 1600 | 20-M22 | ||
500 | 114 | 568 | 600 | 1800 | 16-M20 | 500 | 114 | 585 | 620 | 1800 | 20-M22 | ||
氣動刀閘閥在工業領域中應用廣泛，其安裝過程對于確保閥門的正常運行至關重要。下面將詳細介紹氣動刀閘閥的安裝步驟。
一、前期準備
在安裝氣動刀閘閥之前，需要進行充分的準備工作。首先，要確認閥門的型號、規格和材質是否符合設計要求。其次，檢查閥門的外觀是否完好，有無損壞或變形。同時，準備好安裝所需的工具和材料，如螺栓、螺母、墊片、密封材料等。
二、安裝過程中的關鍵點
1. 確定安裝位置：根據工藝流程和設計要求，確定氣動刀閘閥的安裝位置。確保閥門安裝在便于操作和維修的地方，并考慮到閥門在工作時不會受到過大的振動和沖擊。
2. 安裝閥門：將氣動刀閘閥放置在預定位置，使用螺栓和螺母將其固定在管道上。在緊固螺栓時，要均勻用力，避免閥門變形或損壞。
3. 連接氣源：將氣動執行器與氣源連接，確保連接處密封良好，無泄漏現象。根據實際需要調整執行器的動作速度和力矩，以滿足工藝流程的要求。
三、安裝后的檢查工作
安裝完成后，需要對氣動刀閘閥進行全面的檢查。首先，檢查閥門的開關是否靈活，無卡阻現象。其次，檢查閥門與管道的連接處是否牢固，有無泄漏現象。最后，對氣動執行器進行調試，確保其動作準確、迅速。
在安裝氣動刀閘閥時，還需注意以下事項：確保安裝環境干燥、通風；避免在閥門上方堆放重物；定期對閥門進行維護保養，延長其使用壽命。
總之，氣動刀閘閥的安裝是一個細致且重要的工作。只有遵循正確的安裝步驟和注意事項，才能確保閥門的正常運行和使用壽命。
PZ673Y氣動對夾式刀形閘閥?操作應用案例
一、確定安裝位置和方向：
根據工程設計要求和管道連接情況，確定氣動閘閥的安裝位置和安裝方向。
二、準備安裝材料和工具：
準備好所需的螺栓、螺母、墊片等安裝材料，以及螺絲刀、扳手等工具。
三、清理安裝位置：
將安裝位置的管道口和閥門連接口清理干凈，確保沒有雜物、灰塵和油污等物質。
四、安裝閥體:
將氣動閘閥的閥體與管道連接口對準，逐步將閥體安裝到管道上，用螺栓和螺母將其固定。
五、連接氣動執行機構:
連接氣動閘閥的執行機構，將氣動執行機構的輸出軸與閥體的閥桿連接。
六、安裝管道連接部件:
根據需要，安裝管道連接部件，如法蘭、螺紋接頭等，確保管道的連接牢固，不漏水。
七、安裝附件:
根據需要，安裝其他附件，如報警裝置、手動操作裝置等。
八、調整閥門位置:
根據需要，調整氣動閘閥的開啟度和關閉度，確保閥門能夠正常工作。
九、進行試運行:
在安裝完成后，進行試運行，檢查閥門的開啟和關閉是否正常，是否有漏氣、漏水等情況。
十、進行調試和調整:
根據實際情況，進行必要的調試和調整，以確保氣動閘閥的正常運行。
十一、進行閥門保養:
定期對氣動閘閥進行保養和維護，清理閥體和閥桿，檢查密封件和連接部位是否有損壞或磨損。
以上是氣動閘閥的正確安裝方法，希望對您有所幫助。如有疑問，請隨時咨詢專業人士或閥門制造商。
