立式斜流泵的工作原理

 立式斜流泵即導葉式式混流泵。

按泵的比轉數劃分：ns=20～280 離心泵

ns=270～650混流泵

ns=650～1600 軸流泵

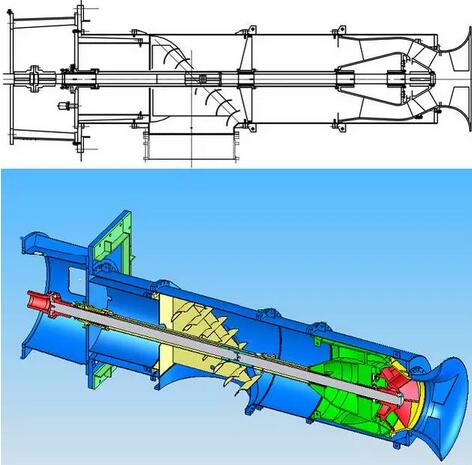

     最常見的立式斜流泵結構為電機與泵直聯、單基礎安裝、吐出口在基礎層之下、泵轉子部件可抽出。見下圖：

    立式斜流泵的主要零件有：吸入喇叭口、外接管、吐出彎管、泵支撐板、泵安裝墊板、軸、葉輪、葉輪室、導葉體、內接管、軸承支架、導軸承、導流片、導流片接管、填料函體、填料壓蓋、泵聯軸器、軸端調整螺母、電機支座、電機聯軸器等。

     立式斜流泵的結構形式為：垂直向下的喇叭口吸水，水平吐出；泵的下部浸沒在水中，采用水潤滑導軸承，并有軸保護管將清潔的潤滑水與泵輸送水隔開；大多數泵做成轉子可抽出式，即泵維修拆卸時不必拆動外筒體、外部管路和安裝基礎，將需要維修的轉子部件從泵殼中向上抽出；葉輪和葉輪室之間的間隙值通過上部聯軸器處的調整螺母予以調節。

     泵安裝形式分為：?jiǎn)位A(chǔ)安裝和雙基礎安裝，吐出口在基礎層之下或之上，水泵的軸向力通常由電機承受。
