GL41H-Y型管道過濾器技術規范

GL41H-Y型管道過濾器技術規范
GL41H不銹鋼Y型過濾器主要應用于口徑較小的管道設備，連接拆卸方便，排污性能可靠，經濟適用。是輸送介質的管道系統的一種裝置，通常安裝在減壓閥、泄壓閥、定水位閥等水力控制閥或其它設備的進口端，用來清除介質中顆粒性雜質，免受因管道內雜質、鐵銹、焊屑等帶來的堵塞和損壞，從而避免了維修費用和生產損失，保護閥門等設備的正常使用。主要用于水、蒸氣等介質。在工業與民用管道系統中，雜質過濾是保障設備安全運行的關鍵環節。Y型過濾器作為常見的管道過濾裝置，通過物理攔截方式分離流體中的固體顆粒，廣泛應用于水、油、蒸汽等介質的輸送場景。其核心功能是防止雜質進入泵、閥門或儀表，延長設備使用壽命并降低維護成本。

GL41H-Y型管道過濾器技術規范

一、結構設計與過濾原理：
Y型過濾器主要由閥體、濾網和排污口三部分組成。其典型特征是閥體呈Y字形結構，流體從入口進入后，因流道方向改變產生離心力，使雜質在重力與離心力共同作用下沉積在濾網表面。濾網通常采用不銹鋼材質，網孔尺寸根據過濾精度需求可選，常見規格為50-300目。當濾網表面雜質積累到一定程度時，可通過關閉閥門、打開排污口進行清理，部分型號支持在線反沖洗功能。

二、技術參數與適用場景：
該設備公稱通徑范圍覆蓋15-800mm，可適配不同管徑的管道系統。工作溫度區間為-20℃至425℃，公稱壓力達1.6-10MPa，滿足低溫到高溫、低壓到高壓的多樣化工況需求。其法蘭連接方式便于與現有管道快速對接，紅色外觀設計則符合工業設備安全標識規范。主要應用場景包括：污水凈水處理系統中的初級過濾、泵房入口保護、蒸汽管道雜質攔截以及液壓系統清潔維護等。

三、選型與使用注意事項：
選型時需重點關注三個參數：公稱通徑需與管道匹配，公稱壓力應高于系統工作壓力，濾網目數根據雜質粒徑選擇。例如，過濾直徑0.5mm以上的顆粒可選50目濾網，而精密液壓系統可能需要200目以上濾網。安裝時需確保流體方向與閥體箭頭標識一致，避免反向安裝導致過濾失效。定期檢查排污口密封性，防止泄漏風險。對于含腐蝕性介質的系統，建議選用316L不銹鋼濾網以提升耐蝕性。

四、與傳統過濾方案的對比：
相比籃式過濾器，Y型過濾器具有流阻小、安裝空間緊湊的優勢，特別適合水平管道安裝。與臨時濾網相比，其可重復清洗的特性大幅降低耗材成本。在自動化程度要求較高的場景中，部分型號支持加裝壓差傳感器，當濾網前后壓差超過設定值時自動報警，實現智能化維護管理。對于含纖維狀雜質的介質，建議配合使用磁性過濾器進行復合過濾。Y型過濾器是一種廣泛應用于管道系統中的過濾設備，用于去除流體中的固體雜質，保護下游設備免受磨損或堵塞。以下從結構、壓力、操作、尺寸、材質五個方面進行詳細介紹：

GL41H-Y型管道過濾器技術規范

名稱： Y型過濾器 型號： GL41H

驅動方式： 自動 連接形式： 法蘭,螺紋,焊接,快裝

結構形式： Y型 密封結構： 耐油石棉,NBR、PTFE

壓力范圍： 1.6MPa-50MPa 公稱通徑： DN15-1000

常用材質： 鑄鐵,碳鋼,不銹鋼等 銘牌： 雄工品牌

Y型過濾器用干冷熱循環水系統。壓縮空氣、蒸氣、水、油類等介質的管路。Y型過濾器是用來清除管內中的雜質,安裝時請安在進口處用水濾網采用10～30目/cm2,用氣濾網采用40～100目/cm2，用油濾網采用60～200目/cm2等 。

Y型過濾器作用：
主要用于開關、切斷或接通管路中的介質，亦可用于流體的調節與控制
Y型過濾器應用范圍：
化工、石化、石油、造紙、采礦、電力、液化氣、食品、制藥、給排水、市政、機械設備配套、電子工業，城建等領域。
Y型過濾器安裝說明：
1.）準備與管道連接前，須沖洗和清除干凈管道中殘存的雜質（這些物質可能會損壞閥座和球）。
2.）在安裝期間，請不要用閥的執行機構部分作為起重的吊裝點，以避免損壞執行機構及附件。
3.）本類閥應安裝在管道的水平方向或垂直方向。
4.）安裝點附近的管道不可有低垂或者承受外力的現象，可以用管道支架或者支撐物來消除管線的偏離。

GL41H-Y型管道過濾器技術規范Y型過濾器產品說明

主要應用于口徑小的管道設備，連接拆卸方便，排污性能可靠，經濟適用。是輸送介質的管道系統的一種裝置，通常安裝在減壓閥、泄壓閥、定水位閥等水力控制閥或其它設備的進口端，用來清除介質中顆粒性雜質，免受因管道內雜質、鐵銹、焊屑等帶來的堵塞和損壞，從而避免了維修費用和生產損失，保護閥門等設備的正常使用。主要用于水、蒸氣等介質。

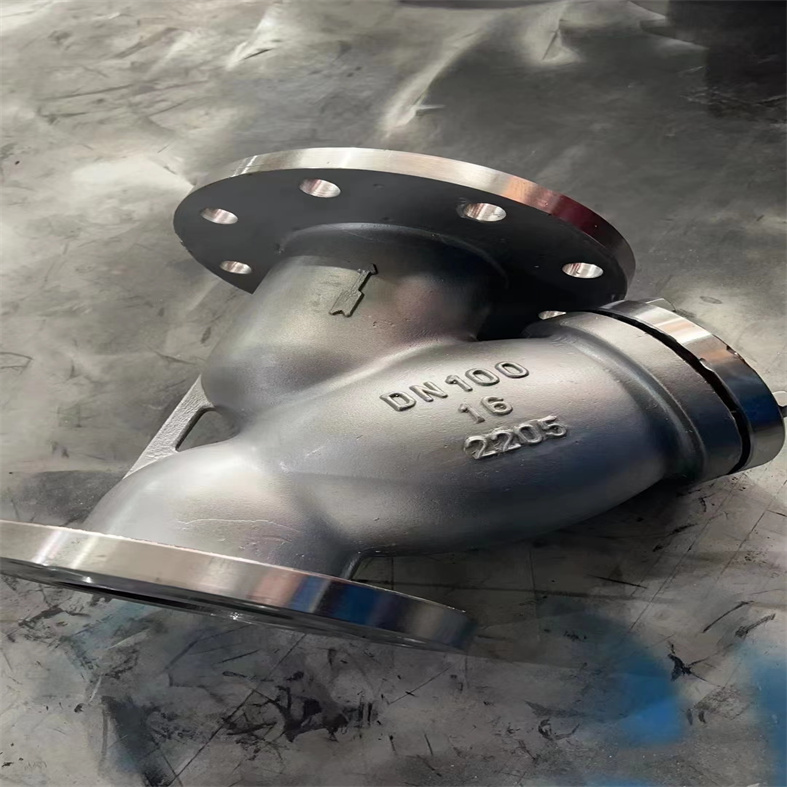

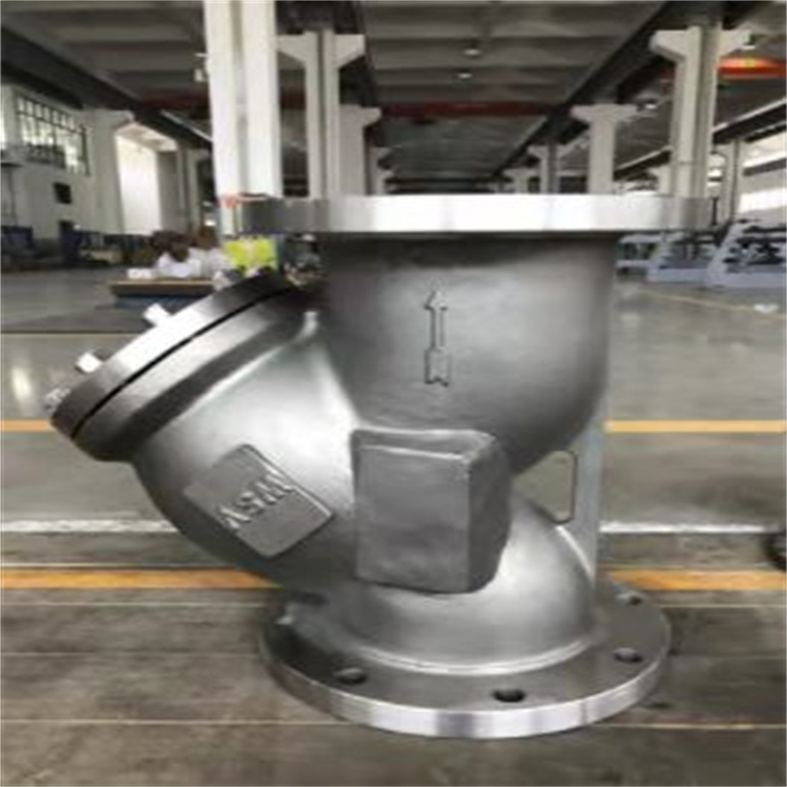

1. GL41H-Y型管道過濾器技術規范結構

Y型過濾器因其外形呈“Y"字形而得名，主要由以下部分組成：

閥體：通常為鑄鐵、鑄鋼或不銹鋼材質，呈Y形結構。

濾網：位于閥體內部，用于攔截雜質，材質多為不銹鋼，也有銅、塑料等。

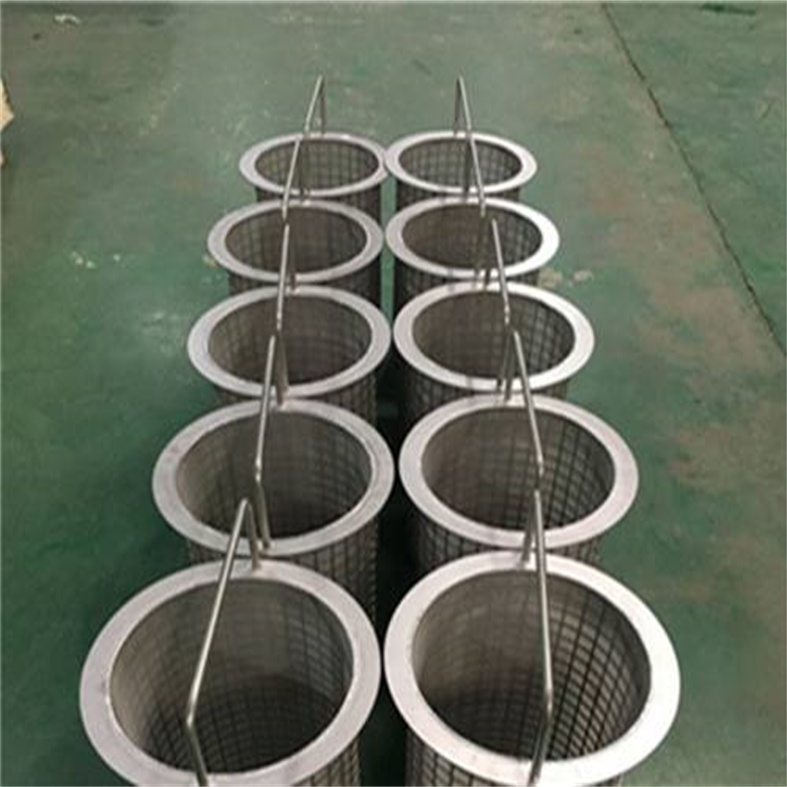

濾籃：部分型號的濾網制成圓柱形的濾籃形狀，增加強度。

法蘭蓋：Y形接口下端的法蘭蓋可擰開，便于清理濾網內的雜質。

密封件：如耐油石棉、丁腈橡膠等，確保密封性。

2. 壓力

Y型過濾器的壓力參數通常包括：

設計壓力：一般為1.0-2.5 MPa（16-40 Kgf/cm2），部分型號可承受更高壓力。

公稱壓力：如PN6、PN10、PN16、PN25等，根據使用場景選擇。

適用溫度：通常為-29℃至425℃，部分材質（如PVC）的適用溫度較低（如≤200℃）。

Y型過濾器制造標準

GL41H-Y型管道過濾器技術規范設計規范標準

適用化工行業：HG/T21637 - 1991《化工管道過濾器》為化工管道中Y型過濾器提供了標準3。

石油化工泵用：SH/T3411 - 1999《石油化工泵用過濾器》，適用于石油化工領域泵前安裝的Y型過濾器設計3。

管道用三通類：GB/T14382 - 2008《管道用三通過濾器》，從通用管道角度進行標準定義，為Y型過濾器設計提供規范3。

**管道用Y型鑄鐵 **：GB/T 41681 - 2022規定了管道用Y型鑄鐵過濾器的總體要求、技術要求、試驗方法、檢驗規則、標志、包裝和貯存，適用于公稱尺寸DN50~DN1000，公稱壓力PN6~PN40，或Class75~Class300，介質溫度不大于80℃的水或物理化學性質類似于水的其他液體的Y型過濾器。

3. GL41H-Y型管道過濾器技術規范操作

Y型過濾器的操作步驟如下：

安裝：

檢查型號和規格是否符合要求。

根據流體方向正確安裝，通常安裝在水泵出水口前端。

確保安裝過程中無過度扭曲，接口處密封嚴密。

啟動：

清理過濾器內的雜物。

確保液體溫度達到運行溫度。

緩慢打開進水閥門，觀察是否有異常震動或噪音。

關閉和停機：

先關閉進水閥門，待殘余液體流干后停機。

清理濾網內的雜物，防止堵塞。

維護：

定期檢查濾網，清理或更換。

檢查密封件是否老化，必要時更換。

4. GL41H-Y型管道過濾器技術規范尺寸

Y型過濾器的尺寸參數通常包括：

公稱通徑（DN）：范圍從15mm到500mm，常見規格有DN25、DN40、DN50、DN80、DN100等。

長度（L）和高度（H）：根據通徑不同，尺寸有所變化。例如：

DN25：長度約180mm，高度約125mm。

DN50：長度約215mm，高度約186mm。

DN100：長度約300mm，高度約306mm。

連接方式：法蘭連接、螺紋連接或對焊連接，符合國家標準（如GB、HG、ANSI等）。

5.GL41H-Y型管道過濾器技術規范 材質

Y型過濾器的材質選擇根據使用環境和介質特性決定：

殼體材質：

鑄鐵：適用于一般水系統，成本較低。

鑄鋼（WCB）：適用于高溫高壓環境。

不銹鋼（304、316L）：耐腐蝕性強，適用于化工、食品等行業。

PVC：適用于輕質、耐腐蝕的介質，溫度≤200℃。

濾網材質：

不銹鋼：常用材質，耐腐蝕、強度高。

銅：適用于特定介質，導電性好。

塑料：適用于輕質介質，成本低。

密封件材質：

耐油石棉：適用于油品介質。

丁腈橡膠（NBR）：耐油、耐磨。

聚四氟乙烯（PTFE）：耐高溫、耐腐蝕。

總結

Y型過濾器因其結構簡單、安裝方便、過濾效果好，廣泛應用于水、油、氣等介質的過濾。選擇時需根據工作壓力、溫度、介質特性等因素確定材質和規格，并嚴格按照操作規程進行安裝和維護，以確保其正常運行和延長使用壽命。

結構特點

1、采用不銹鋼雙層網結構，堅固耐用，
2、具有結構、流阻小、排污方便、納污量大等等特點，
3、使用維護極為方便。可根據用戶需要設置過濾網的目數。

GL41H-Y型管道過濾器技術規范濾網目數

技術參數

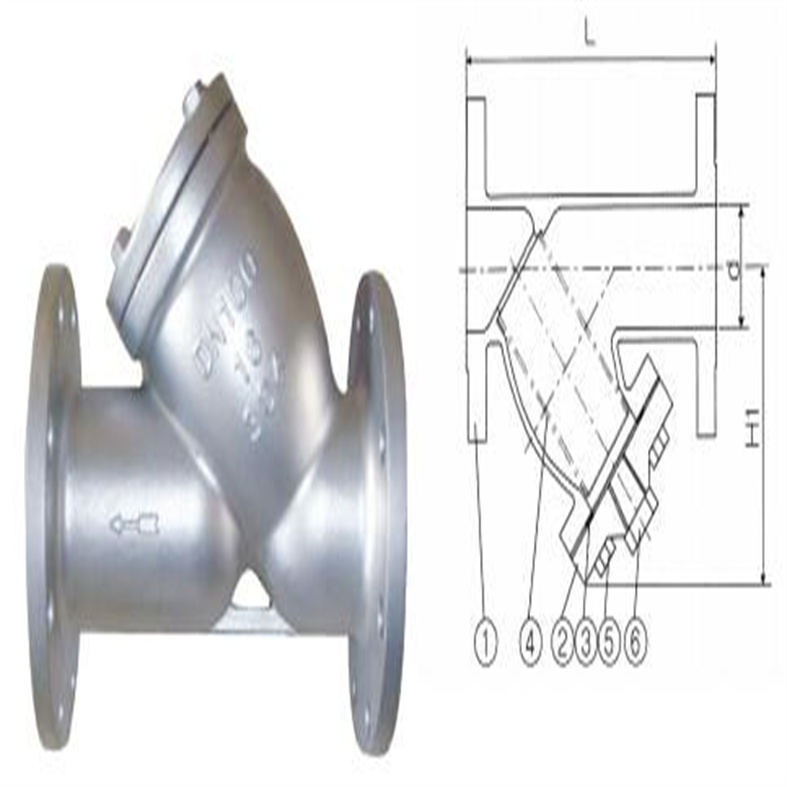

1. 閥體 2.濾芯網 3.密封件 4.濾網蓋

2.


外形結構圖

GL41H-Y型管道過濾器技術規范主要外形尺寸

外形結構圖

GL41H-Y型管道過濾器技術規范使用說明

本過濾器由殼體、排污蓋、濾芯、濾網等組成。網眼總面積是入口管首截面積的3-4倍。

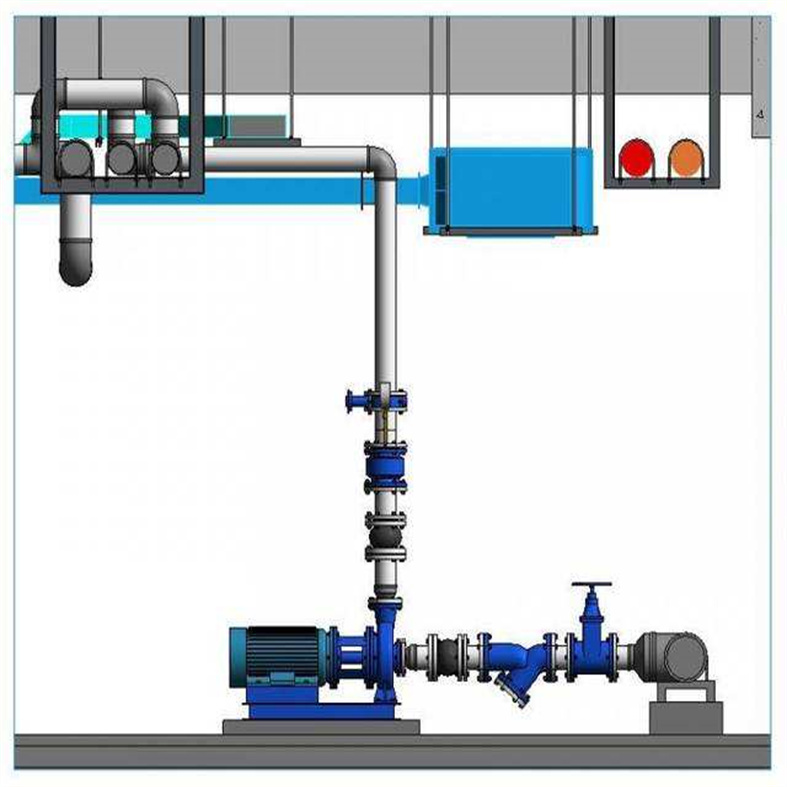

用于管道清除輸送介質：熱水、冷水、蒸汽、壓縮空氣各種機械雜質，特別是鍋爐房循環水泵前均需安此產品，為了清除系統中的機械雜質，使設備和管道免受堵塞和磨損，在額定流速下壓損為0.05-0.1米水柱。
用于各種用汽設備，如:蒸汽儀表、疏水閥,壓縮空氣和各類用汽設備前均需安裝。在額定流速下壓損為0.05-0.2米水柱。
油過濾器該主品濾眼密度有多種。例如：64孔、200孔、300孔/Cm2。用于各種輸油管道上一切設備。例如:油泵、油鍋爐前均需安裝，在額定流速下壓損為0.05-0.1米水柱。
